呋喃樹脂砂生產大型盤體鑄鋼件的鑄造工藝設計及研究

呋喃樹脂工藝是目前鑄造行業實現能源消耗較少，勞動強度較低，生產效率較高，環境污染較輕，而鑄件尺寸精度較高，表面質量較好，砂型質量較高的有效途徑。因此，我們結合呋喃樹脂砂的特性，針對我公司的典型鑄鋼件產品盤體，制訂出合理的鑄造工藝，并采取有效對策預防常見缺陷，如裂紋的產生。

一、呋喃樹脂自硬砂的特點

呋喃樹脂砂鑄造工藝是以呋喃樹脂為粘結劑，并加入固化劑混制出型砂，不需烘烤或通入硬化氣體，即可在常溫下自行硬化的造型方法。其具有以下特點。

（1）由于在各個工序中都最大限度地排除了影響鑄型、鑄件變形和損壞的因素，所以呋喃樹脂砂鑄造的鑄件表面光潔、棱角清晰，鑄件幾何尺寸精度可比水玻璃烘模砂提高2～3級，可達到CT8-9級精度和1～2mm/600mm的平直度，表面粗糙度更是大有改觀。型砂流動性好，不需搗固機緊實，減少了模樣、芯盒的損傷和變形；型芯固化后起模，減少了因起模前松動模樣和起模時碰壞型芯引起的變形；無需修型，減少了修型時引起的變形；無需烘烤，減少了因烘烤造成的型芯變形；鑄型強度高、表面穩定性好，故芯頭間隙小，分型負數小，減少了下芯、配模過程中鑄型的破損和變形，保證了配模精度；型芯硬度高，熱穩定性好，可以有效地抵御澆注時的型壁退讓、遷移現象，減少了鑄型的熱沖擊變形（如脹砂等）；型砂的潰散性好，清理、打磨容易，從而減少了落砂清鏟修整工序中對鑄件形狀精度的損害。

（2）造型效率高，提高了生產率和場地利用率，縮短了生產周期。型砂流動性好，不需搗固機緊實，節省了大量的搗固工作量，使造型操作大為簡化；鑄型強度高，節約了起模后修型工作量；型（芯）刷醇基涂料，后經點燃，可自烘干從而省去烘干工序，節約了燃料、工時和場地；舊砂回收后機械再生，可以達到90%～95%的再生回收率，所用砂處理為封閉系統，便于實現機械化，可以節約大量舊砂處理、型砂混制、運輸?shù)容o助勞動。根據我公司經驗，用自硬呋喃樹脂砂比水玻璃砂生產效率可提高40%～100%，單位造型面積產量可提高30%～60%。減輕勞動強度，大大改善了勞動條件和工作環境，尤其是減輕了噪聲、矽塵等，減少了環境污染。由于樹脂砂無需烘模，因此還降低了能源消耗，尤其在節電、節煤等方面效果顯著。

二、盤體的鑄造工藝設計及研究

1.盤體產品結構特點

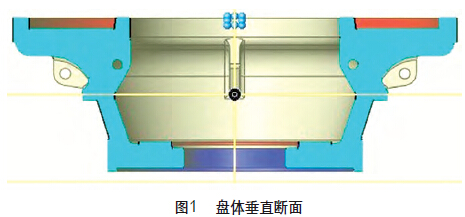

立磨窯中心部件盤體為我公司生產的典型大型鑄鋼件系列產品之一，直徑3000～6000mm，高度1800～3000mm。主體壁厚200mm左右，上端面最大壁厚350～600mm，下端面壁厚300mm左右，凈重50～150t。盤體整體的強度和剛度要求比較嚴格，上端面（磨損面），下端面（扭矩結合面）、中間腰帶把合處及上下面之間過渡的大圓角部位均要求無損檢測。如圖1所示，淺藍色剖面為盤體剖切實體部分，可直觀地看出在上端面與側邊斜壁相交部位為最大熱節處，同時在上端面兩末端均有向上抬起的小平臺。上端面和側壁連接處外側均為500～800mm大圓角過渡，而下端面為次熱節處。

2.盤體鑄造工藝設計

由于盤體為我公司的典型產品，年產量在4000t左右，考慮到樹脂砂的自身特點和特性，我們有針對性地對樹脂砂生產盤體進行了較為詳細的工藝設計，并對以前其他樹脂砂產品出現的問題進行了統計和分析，并在此盤體的工藝設計時，對可能出現的鑄造問題進行工藝預防。

（1）造型方法考慮到樹脂砂的特點，流動性好，沒有濕強度，所以選用實樣組芯造型，這樣既兼顧了樹脂砂特點，又保證了砂型的尺寸精度和表面硬度。由于制芯和造型是兩個工位，因此可最大限度地優化工作場地的利用。由于樹脂砂在與高溫作用一定時間后會產生大量氣體并分解為流態砂，沒有強度，操作不當極有可能造成跑鋼、嗆火，因此在工藝上要對盤體底面造型提出特殊要求，即必須要做堅固硬砂床，并設置交叉式排氣通道，以保證盤體在澆注過程中不出現上述問題。

（2）冒口設置為滿足客戶對盤體的質量要求，工藝設計采用雙層冒口，上層為明冒口直接對上端面補縮，保證上端面的無損檢測要求。下層設置分散暗冒口保證下端面質量，具體工藝如圖2、圖3所示。

（3）澆注系統設置對于較大盤體（重量在70t以上），均采用雙澆包4包眼同時澆注，保證在充型平穩的狀態下最快速充型，從而縮短鋼液對型腔的烘烤時間，減少掉砂。工藝設計了聯合式多澆道緩沖澆注系統（見圖2）。此澆注系統的最大好處就是在采用底注澆包開始澆注速度過快的情況下，最大限度地保證進入鑄件型腔的鋼液均勻平穩，同時橫澆道分3層，改善鑄件底部過熱的狀況。除此之外，為了提高冒口補縮效率及降低鋼液靜壓頭，設置冒口專用澆道，即在澆至分型面以上一定高度時改用冒口專用澆道進行點澆，以增加冒口的補縮壓力，調整鑄件溫度場。

（4）冷鐵設置考慮到鑄件的自身結構和材質特點，采用特殊冷鐵設置方案，即明冷鐵、暗冷鐵及鉻礦砂結合的方式（見圖2），使局部迅速激冷，降低鑄件模數。需要特殊說明的是，最大外圓面和中間腰帶部位冷鐵為周向設置，同時在盤體底面為減小熱節干擾，全底部放置超厚度暗冷鐵（厚300mm以上）。

3.盤體生產過程中出現的典型問題

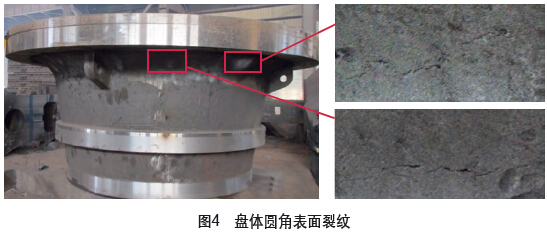

（1）問題描述如圖4所示，大部分盤體在外圍圓角表面均存在橫向黑色發狀或蚯蚓狀熱裂紋，而其開口寬度一般為2～3mm（在個別盤體最大開口處為5mm），長度20～100mm，深度一般在5～15mm。

（2）產生原因結合樹脂砂自身缺點和我公司現場生產特點，對盤體產生上述問題的原因進行如下分析。

1）自身結構問題。在鑄件凝固收縮過程中，由于盤體上端面較厚大，凝固晚，收縮量大，而側壁較薄，凝固快，收縮量相對較小，因此，在收縮時會產生不均勻的收縮應力，從而導致此部位產生熱裂紋。

2）樹脂砂的高溫強度較高，圓角處的收縮量較大，在收縮過程中填在中間的樹脂砂硬度較高，妨礙上部鑄件收縮，進而導致一些圓角部位產生熱裂紋。

3）樹脂固化劑中含有S，由于在澆注初期金屬液溫度較高，尤其是像外側大圓角部位散熱量較大的地方，熱作用時間長，容易和樹脂砂中的有機物發生反應，造成鑄件表面滲S，從而易引起鑄件表面應力集中區域產生表面龜裂。

（3）工藝對策針對盤體在生產過程中所出現的問題和原因分析，工藝上采用如下對策：

1）為了保證盤體設計尺寸和形狀的要求，通過工藝手段，在圓角處增設加強筋，增加上端面和側面的連接強度，保證在收縮時有足夠的強度，從而避免圓角部位的裂紋。

2）針對樹脂砂高溫強度高，容易在鑄件收縮過程中產生裂紋這一特性，在盤體制芯過程中，在所有圓角處一定距離范圍內放置干砂和疏松材料，以降低收縮受阻傾向，防止裂紋的產生。

3）為解決樹脂砂中樹脂和固化劑滲S而導致的鑄件表面裂紋，我們還專門在容易出現裂紋的大圓角處，敷30～50mm厚加有氧化鐵粉的鉻鐵礦砂。由于在高溫作用下氧化鐵粉能夠產生還原性氣體，在鑄件收縮過程中使此部位盡量避免有害氣體的干擾，進而避免表面裂紋的產生。

三、工藝方案模擬

采用華鑄CAE鑄造模擬軟件對盤體鑄造工藝進行模擬優化。

（1）初始條件及邊界條件設定鑄件材質為ZG270-500，澆注溫度為1560～1570℃，型腔為室溫；型芯為樹脂砂，冷鐵為10鋼，其余條件均采用軟件默認設置。

（2）判別標準條件和結果臨界孔隙率1%；孔松分解點6%；孔臨界體積0；松臨界體積0。

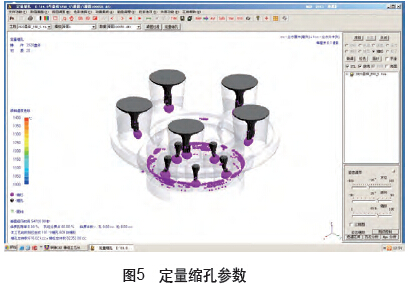

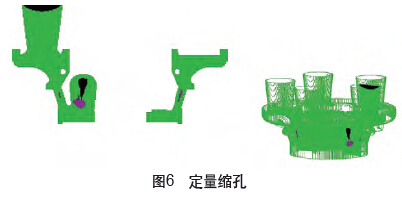

（3）模擬結果通過圖5、圖6模擬結果可以看出，上端面、中間腰帶及下端面范圍內，均未出現縮松，因此，可以滿足客戶的質量要求。

四、結語

生產實踐證明，通過合理的鑄造工藝設計，同時采用特別工藝手段預防常見缺陷的產生，采用呋喃樹脂自硬砂生產的盤體大型鑄鋼件非常成功。不僅可很好地保證產品質量，同時還可以提高工作效率，節約能源，減少環境污染，提高資源利用率，為今后同類型鑄鋼件的樹脂砂鑄造工藝生產奠定了堅實的基礎。
